O cuplare rapidă hidraulică, denumită și o deconectare rapidă sau o cuplare cu eliberare rapidă, este un cuplaj utilizat pentru a asigura o conexiune rapidă, de întrerupere sau întrerupere a liniilor de transfer de fluid. Funcționate manual, racordurile de conectare rapidă înlocuiesc conexiunile filetate sau cu flanșă, care necesită chei. Când sunt echipate cu supape de auto-etanșare, fitingurile rapide de conectare, la deconectare, vor conține automat orice lichid în linie.
YH Cuplajele hidraulice de deconectare rapidă maximizează ușurința de utilizare și timpul de funcționare a sistemelor în aplicațiile și piețele cheie hidraulice și pneumatice cum ar fi științele vieții, echipamente industriale și mobile, energia nucleară, explorarea petrolului și gazului, agricultura, construcțiile, mineritul, alimentele și băuturile, , procesul de alimentare cu apă de răcire și multe altele.
Cuplă rapidă din oțel inoxidabil
Cuplajele rapide 7241ASS sunt fabricate din oțeluri inoxidabile. Aceste cuplaje rapide sunt utilizate pe scară largă în conexiunile diferitelor mașini, cum ar fi încărcătoare, excavatoare, elevatoare, alte sisteme hidraulice etc. Cuplarea rapidă YH este asigurată pentru a fi sigilată, tolerantă la presiune ridicată și aspect bun.
Nr. Piesei: 7241ASS (cuplaje rapide hidraulice din seria A (oțel inoxidabil))
Material: oțel carbon, oțel inoxidabil, alamă etc.
Serviciu OEM: disponibil pentru eșantioane sau desene furnizate.
MOQ: nu necesită MOQ pentru produsele stoc. Am păstrat o gamă largă de dimensiuni pentru articolele populare necesare.
Tabel cu datele tehnice
| Partea nr. | Fir | A | C | D |
| mm. | mm. | mm. | ||
| 7241ASS-02PF | G1 / 4 | 32 | 19 | 22 |
| 7241ASS-03PF | G3 / 8 | 37 | 22 | 26 |
| 7241ASS-04PF | G1 / 2 | 46 | 27 | 31 |
| 7241ASS-22 pF | M22X1.5 | 46 | 27 | 31 |
| 7241ASS-06PF | G3 / 4 | 58 | 35 | 40 |
| 7241ASS-08PF | G1 | 66 | 41 | 48 |
| 7241ASS-10pF | G1.1 / 4 | 75 | 54 | 59 |
| 7241ASS-12PF | G1.1 / 2 | 86 | 60 | 68 |
| 7241ASS-16PF | G2 | 100 | 77 | 84 |
Tabel cu datele tehnice
| Partea nr. | Fir | A | C | D |
| în. | în. | în. | ||
| 7241ASS-N02PF | NPT1 / 4 | 1.27 | 0.75 | 0.87 |
| 7241ASS-N03PF | NPT3 / 8 | 1.47 | 0.88 | 1.01 |
| 7241ASS-N04PF | NPT1 / 2 | 1.82 | 1.06 | 1.23 |
| 7241ASS-U34PF | UNF3 / 4 | 1.82 | 1.06 | 1.23 |
| 7241ASS-N06PF | NPT3 / 4 | 2.29 | 1.38 | 1.59 |
| 7241ASS-N08PF | NPT1 | 2.58 | 1.62 | 1.88 |
| 7241ASS-N10PF | NPT1.1 / 4 | 2.95 | 2.12 | 2.32 |
| 7241ASS-N12PF | NPT1.1 / 2 | 3.38 | 2.36 | 2.67 |
| 7241ASS-N16PF | NPT2 | 3.93 | 3.03 | 3.3 |
Tabel cu datele tehnice| Partea nr. | Fir | E | F | G |
| mm. | mm. | mm. | ||
| 7241ASS-02SF | G1 / 4 | 47 | 22 | 27 |
| 7241ASS-03SF | G3 / 8 | 55 | 27 | 32 |
| 7241ASS-04SF | G1 / 2 | 70 | 32 | 39 |
| 7241ASS-22SF | M22X1.5 | 70 | 32 | 39 |
| 7241ASS-06SF | G3 / 4 | 85 | 41 | 48 |
| 7241ASS-08SF | G1 | 104 | 48 | 54 |
| 7241ASS-10SF | G1.1 / 4 | 110 | 54 | 69 |
| 7241ASS-12SF | G1.1 / 2 | 128 | 60 | 82 |
| 7241ASS-16SF | G2 | 153 | 77 | 100 |
Tabel cu datele tehnice| Partea nr. | Fir | E | F | G |
| în. | în. | în. | ||
| 7241ASS-N02SF | NPT1 / 4 | 1.85 | 0.88 | 1.08 |
| 7241ASS-N03SF | NPT3 / 8 | 2.18 | 1.06 | 1.27 |
| 7241ASS-N04SF | NPT1 / 2 | 2.75 | 1.25 | 1.52 |
| 7241ASS-U34SF | UNF3 / 4 | 2.75 | 1.25 | 1.52 |
| 7241ASS-N06SF | NPT3 / 4 | 3.36 | 1.62 | 1.9 |
| 7241ASS-N08SF | NPT1 | 4.11 | 1.88 | 2.14 |
| 7241ASS-N10SF | NPT1.1 / 4 | 4.33 | 2.12 | 2.71 |
| 7241ASS-N12SF | NPT1.1 / 2 | 5.03 | 2.36 | 3.22 |
| 7241ASS-N16SF | NPT2 | 6.02 | 3.03 | 3.93 |

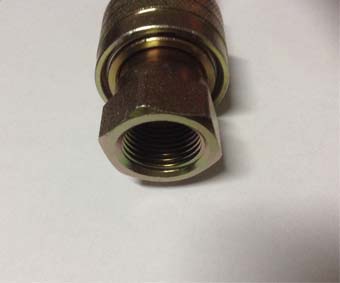

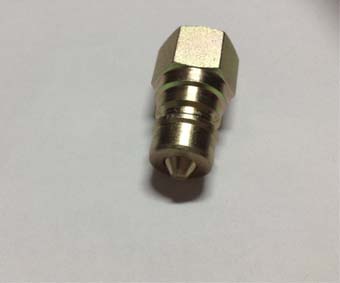

Cuplari rapide din otel
Cuplajele rapide 7241AS sunt conectate prin tragerea înapoi a manșonului și deconectarea prin tragerea înapoi a manșonului mamă. 7241AS este oprită prin supapa de fixare. Dar nu conectați sau deconectați ambele părți sub presiune.
Cod piesă: 7241AS (cuplaje rapide hidraulice din seria A (oțel))
Oțel carbon de înaltă calitate cu piese uzate tratate termic.
Inel de rezervă din poliuretan și NBR în PTEF
Temp .: -25 ℃ până la + 100 ℃
Cuplaje rapide detalii
Tabel cu datele tehnice
| Partea nr. | Fir | A | C | D |
| mm. | mm. | mm. | ||
| 7241AS-02PF | G1 / 4 | 32 | 19 | 22 |
| 7241AS-03PF | G3 / 8 | 37 | 22 | 26 |
| 7241AS-04PF | G1 / 2 | 46 | 27 | 31 |
| 7241AS-22 pF | M22X1.5 | 46 | 27 | 31 |
| 7241AS-06PF | G3 / 4 | 58 | 35 | 40 |
| 7241AS-08PF | G1 | 66 | 41 | 48 |
| 7241AS-10pF | G1.1 / 4 | 75 | 54 | 59 |
| 7241AS-12PF | G1.1 / 2 | 86 | 60 | 68 |
| 7241AS-16PF | G2 | 100 | 77 | 84 |
Tabel cu datele tehnice
| Partea nr. | Fir | A | C | D |
| în. | în. | în. | ||
| 7241AS-N02PF | NPT1 / 4 | 1.27 | 0.75 | 0.87 |
| 7241AS-N03PF | NPT3 / 8 | 1.47 | 0.88 | 1.01 |
| 7241AS-N04PF | NPT1 / 2 | 1.82 | 1.06 | 1.23 |
| 7241AS-U34PF | UNF3 / 4 | 1.82 | 1.06 | 1.23 |
| 7241AS-N06PF | NPT3 / 4 | 2.29 | 1.38 | 1.59 |
| 7241AS-N08PF | NPT1 | 2.58 | 1.62 | 1.88 |
| 7241AS-N10PF | NPT1.1 / 4 | 2.95 | 2.12 | 2.32 |
| 7241AS-N12PF | NPT1.1 / 2 | 3.38 | 2.36 | 2.67 |
| 7241AS-N16PF | NPT2 | 3.93 | 3.03 | 3.3 |
Tabel cu datele tehnice
| Partea nr. | Fir | E | F | G |
| mm. | mm. | mm. | ||
| 7241AS-02SF | G1 / 4 | 47 | 22 | 27 |
| 7241AS-03SF | G3 / 8 | 55 | 27 | 32 |
| 7241AS-04SF | G1 / 2 | 70 | 32 | 39 |
| 7241AS-22SF | M22X1.5 | 70 | 32 | 39 |
| 7241AS-06SF | G3 / 4 | 85 | 41 | 48 |
| 7241AS-08SF | G1 | 104 | 48 | 54 |
| 7241AS-10SF | G1.1 / 4 | 110 | 54 | 69 |
| 7241AS-12SF | G1.1 / 2 | 128 | 60 | 82 |
| 7241AS-16SF | G2 | 153 | 77 | 100 |
Tabel cu datele tehnice
| Partea nr. | Fir | E | F | G |
| în. | în. | în. | ||
| 7241AS-N02SF | NPT1 / 4 | 1.85 | 0.88 | 1.08 |
| 7241AS-N03SF | NPT3 / 8 | 2.18 | 1.06 | 1.27 |
| 7241AS-N04SF | NPT1 / 2 | 2.75 | 1.25 | 1.52 |
| 7241AS-U34SF | UNF3 / 4 | 2.75 | 1.25 | 1.52 |
| 7241AS-N06SF | NPT3 / 4 | 3.36 | 1.62 | 1.9 |
| 7241AS-N08SF | NPT1 | 4.11 | 1.88 | 2.14 |
| 7241AS-N10SF | NPT1.1 / 4 | 4.33 | 2.12 | 2.71 |
| 7241AS-N12SF | NPT1.1 / 2 | 5.03 | 2.36 | 3.22 |
| 7241AS-N16SF | NPT2 | 6.02 | 3.03 | 3.93 |
